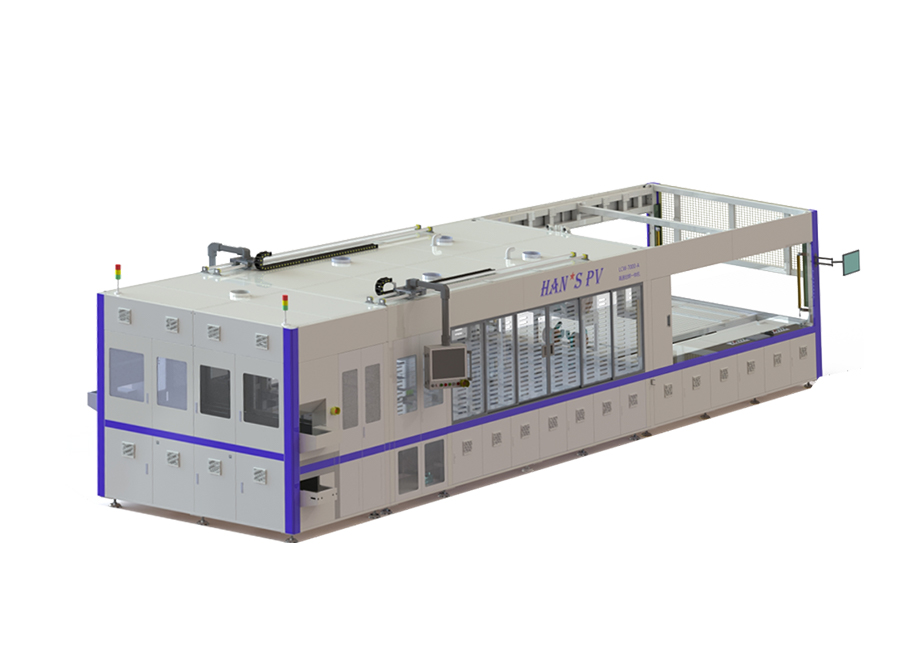

划焊一体机

划焊一体机

产品特点 1.设备高产能、低碎片碎片率<万/3、自主研发激光系统,产品切割后效率损失低,性能好强度高;
2.设备广泛的产品兼容性:兼容铝背场电池,双面PERC电池,TOPCon,HJT,IBC高性能电池以及230大片与100-140UM厚度的薄片;
3.设备可配置精准入串焊机料盒功能,可节省人力减少人员换料盒的动作及损耗。可配置集中供料或AGV对接功能,缓存料盒>16个全自动上下料及对接,可减少操作人员及操作次数。

产品应用

用于高效光伏组件生产中的划片及串焊工艺,替代常规激光划裂与串焊机分体设备,设备性价比更高,具有节省场地、操作人员、管理成本等优势。

产品参数

项目

技术指标

备注

基本功能

全自动激光无损切割划片+红外串焊

划片段碎片率≤0.05%

产能(划二半片)

≥6800P/H(5~13BB),≥6300P/H(16BB)


电池片尺寸

156x156~230x230,厚度120~300μm


划片功能

划二/划三

可选升级切换(划四~划六)

总碎片率

≤0.25%(以A级电池片为准)

划片段碎片率≤0.05%

开机率/故障率

≥95%,故障率≤5%


激光平均功率

开槽激光器≥50w,裂片激光器≥300w

调整范围:10%~100%

激光器寿命

≥30000小时,质保20000小时


焊带尺寸

圆形焊带φ0.2-0.35mm

可选焊带砸扁及折弯功能

露白

≤0.3mm(焊带偏离主栅中心最大距离)


电池片规格兼容性

常规双面PERC电池、TOPCon电池、HJT异质结电池


焊接方式

红外焊接+加热皮带

含NG剔除

定位方式

主栅+边缘检测


主栅线数量

5BB-23BB


串最大长度

L≤1300mm

串长误差≤±1mm,串直线度误差±0.3mm

片间距误差

负0.5mm至6mm可调;


串EL检测

隐裂、断栅、虚焊、明暗片、亮片、划伤、电池原材污、黑斑等


功能

MES端口预留:参数设置、故障诊断、报警、产品统计、状态记录等。


电力供应

380V/50Hz/45kW(最大耗电)

三相五线

压缩空气

0.6~0.8MPa,≥2800L/min


设备尺寸

9950mm(长)×2450mm(宽)×2520mm(高)


控制方式

PLC+ IPC
